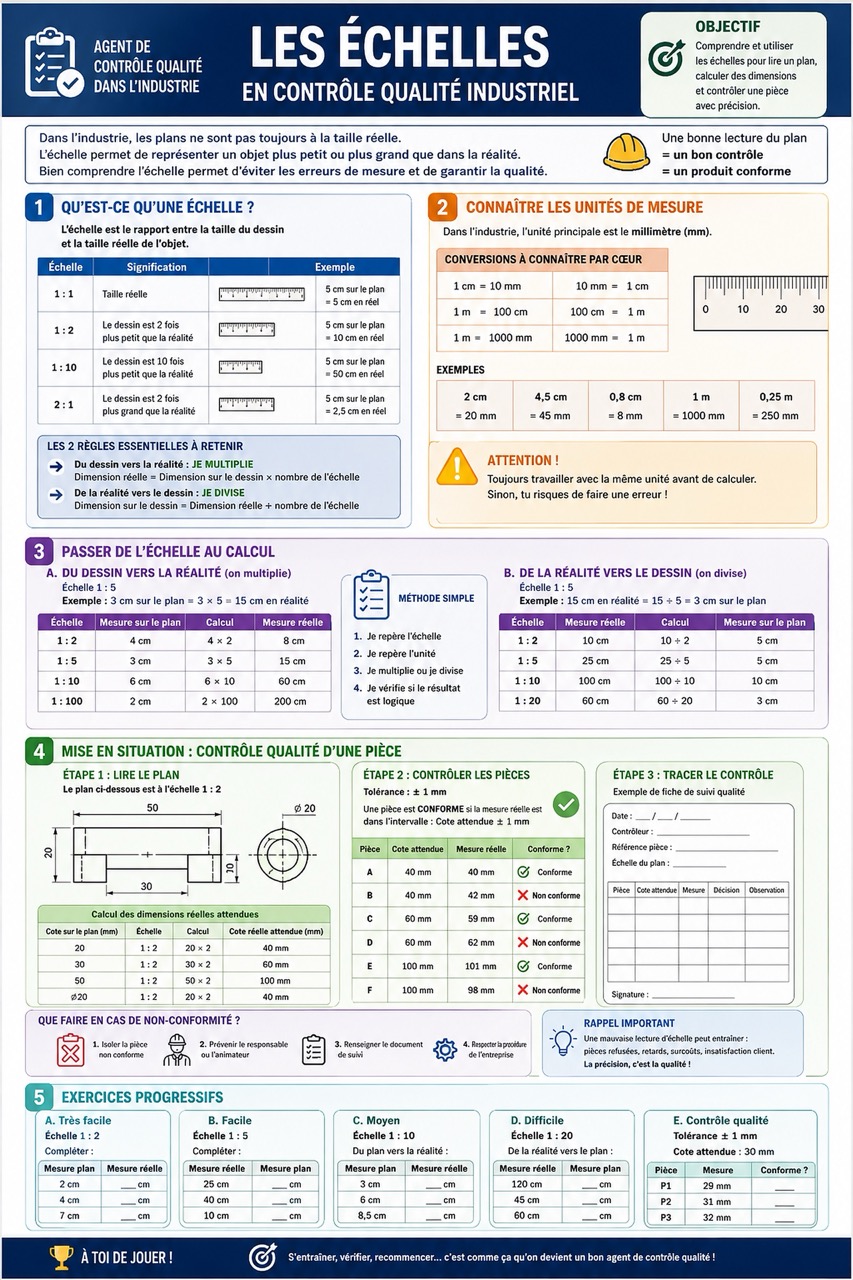

Petit récapitulatif de fin de séance (A noter) Échelles, Plans & Tolérances
1. Qu’est-ce qu’une échelle ?
C’est le rapport entre les dimensions du dessin (sur le plan) et les dimensions réelles de la pièce (en atelier).
- Une échelle 1:1 signifie que le dessin est en taille réelle.
- Une échelle 1:5 ou 1:10 signifie que la pièce a été réduite pour tenir sur la feuille (le dessin est 5 ou 10 fois plus petit que la réalité).
2. La méthode de calcul (La règle d’or)
Pour ne jamais se tromper, il faut repérer le nombre dénominateur de l’échelle (ex: pour 1:5, le nombre clé est 5).
- Du PLAN vers la RÉALITÉ Je MULTIPLIE par le nombre de l’échelle. Une cote mesure 100 mm sur un plan à l’échelle 1:10. Dimension reelle = 100 × 10 =1 000 mm
- De la RÉALITÉ vers le PLAN Je DIVISE par le nombre de l’échelle. Une pièce réelle fait 800 mm, l’échelle est 1:4. Dimension sur le plan = 800 ÷ 4 = 200 mm
⚠️ Piège à éviter : Toujours vérifier que toutes les mesures sont dans la même unité (généralement le millimètre en industrie) avant de faire le calcul!
3. Le Contrôle Qualité : Qu’est-ce qu’une pièce « Conforme » ?
En atelier, une pièce n’est jamais parfaite au micromètre près. On lui associe une tolérance (ex: ±0,1 mm).
Pour valider la conformité:
- Étape 1 : Calculer la dimension réelle théorique (avec l’échelle).
- Étape 2 : Déterminer la plage acceptable (Cote mini et Cote maxi).
- Cote mini=Cote reelle−Tolerance
- Cote maxi=Cote reelle+Tolerance
- Étape 3 : Comparer la mesure relevée sur la pièce avec cette plage.
- Si la mesure est dedans La pièce est CONFORME (acceptée).
- Si la mesure est dehors La pièce est NON CONFORME (refusée).
